JK型熱式氣體質量流量計的結構及其工作原理
發布時間：2021-10-10 08:16:25

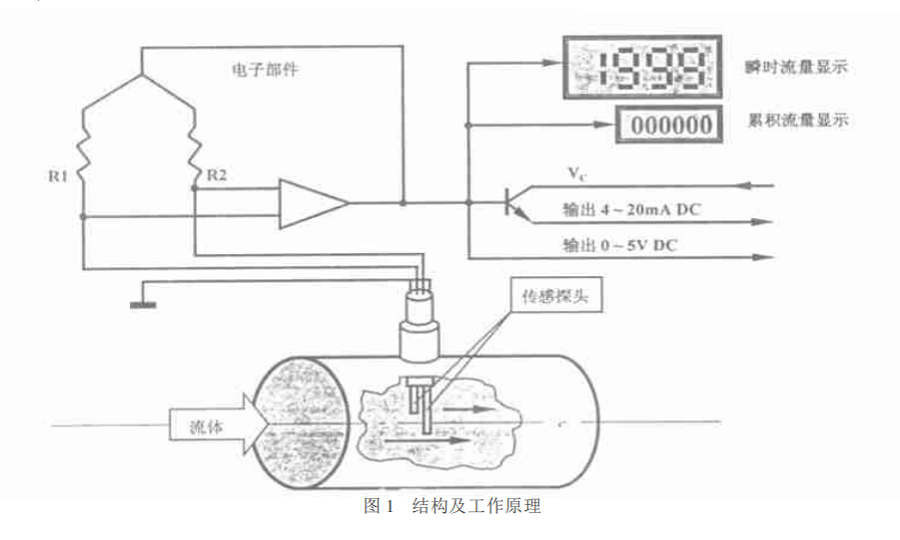

圖1是JK型熱式氣體質量流量計的結構及工作原理示意圖。它利用流體(氣體)與固體(傳感探頭)之間的熱傳導原理,使氣體流量的變化,以溫度變化的形式檢測出來,再轉換成電信號,經放大線性處理后,輸出與瞬時流量相對應的4-20mA電流信號、LCD瞬時流量顯示和六位LCD累積流量顯示。圖1中,熱式氣體質量流量計由傳感探頭和電子組件組成。傳感探頭由兩個傳感器組成,一個是流體速度傳感器,另一個是流體溫度傳感器。測量時,傳感探頭插入流體中,感受流體的流速和溫度。它們同時是電子組件橋路的兩上橋臂,形成一個不平衡電橋 。
通電時,橋臂電流將速度傳感器加熱到高于流體溫度T2一個濕差ΔT的T1,即T1-T2=ΔT。不平衡電橋就變成平衡電橋。此時電橋便輸出一個對應零流量的電壓,經放大電路處理,輸出流量計的下限信號4mA;瞬時流量顯示為000;且累積流量無累積動作發生,累積顯示保持著原來的累積數字不變。當流體流經加熱的速度傳感器時,根據熱傳導原理,將會帶走速度傳感器的一部分熱量,使其溫度T1下降,而且流量越大,帶走的熱量越多,其溫度T1下降也越大,電橋又變成一個不平衡電橋。由于橋路的反饋控制作用,總要回到平衡電橋狀態。為此,電橋必須在速度傳感器上流過與流量大小成正比的電流,使速度傳感器回到平衡狀態時的溫度T1。這時橋路便輸出一個正比于流量大小的電壓信號。經電路放大、線性化處理,使輸出與流量成正比的4-20mA之間的一個電流信號、瞬時流量顯示為直到最大刻度流量的一個值、累積動作將以與瞬時流量成正比的速度進行累積。
