固體料位儀表的使用和選型比較復雜，因?yàn)楸粰z測的介質是不規則物理形態。某工廠使用的碳酸鈣屬于強粉塵固體，如果按照常規的方法選擇料位儀表，導波雷達物位計測量不太理想( 會出現粘合吸附問題) 。用超聲波物位計測量，其聲納波是直線傳播的，碰到障礙物會反射，對比較平穩的液體還可以，如果是凹凸不平的堆料和凹角下料就不可以了。
其他可選儀表有雷達儀表 ( 接觸式與非接觸式) 和電容射頻導納式儀表(接觸式)。碳酸鈣為粉灰狀固體，有時中間會含有塊料，對接觸式儀表的電極和導波纜繩的磨損和拉力很大。導納式電容儀表安裝時，絕緣很重要。在實際碳酸鈣灰?guī)煜铝线^(guò)程中，粉塵會很大，會把雷達的導波纜繩和導納電容儀表的電極粘住，以至于雷達會傳出虛假信號，射頻導納電容的電容量會突變或不變化。因此，接觸式儀表不太適合強粉塵固態物料的檢測。
碳酸鈣粉的介電常數ε=7，對雷達料位儀表的選型上有一定的要求。低頻導波式雷達是不適用的，6GHz的普通非接觸式雷達也是不可取的。微波頻率低會影響到天線的發射角大小。雷達液位儀表的天線開角為25°，適用于水，不可以測量小介電常數的強粉塵固體，即使大喇叭天線的發射開角也僅14°，也不可以。微波天線開角會增大被檢測介質在倉底的覆蓋面積，能量很分散，干擾回波很凌亂 ( 由倉內的固定障礙物和上下料的干擾形成) ，無法集中微波的功率，得不到有效的雷達回波。即使有回波，也會在屏幕上出現鋸齒狀波形，把有效回波的峰值給分散了，檢測時會很不穩定。通過現場的實際分析，考察相關強粉塵的雷達物位儀表的使用效果，最終選擇使用26GHz高頻雷達物位計測量碳酸鈣粉。

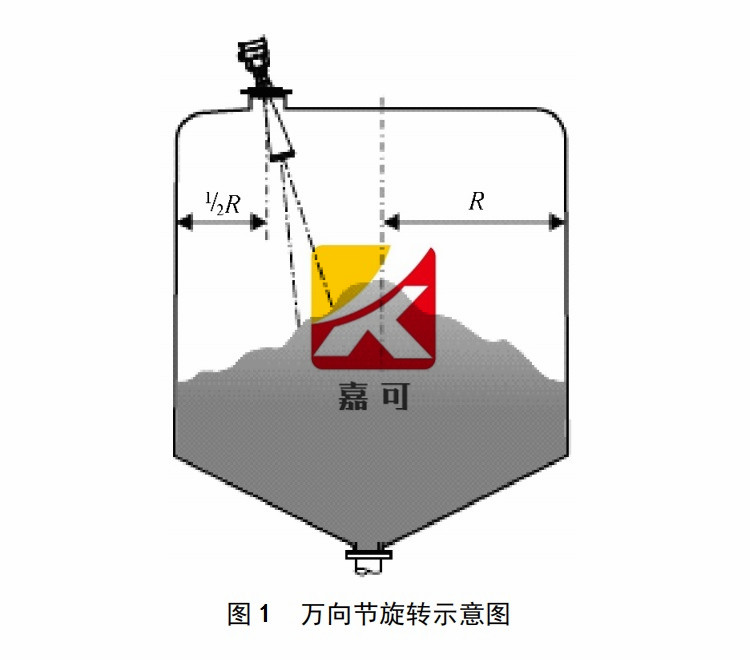

26GHz雷達物位計的微波天線發射開角是8°，可有效檢測不規則的料面，同時可躲避影響測量效果的障礙物。微波覆蓋面積小，能量集中，可有效穿透粉塵。8°天線開角的正切值為0.14，在12m測量距離的微波倉底覆蓋面積為1.68m，還是很容易躲避上下料流對儀表的干擾的。安裝時，由于天線的尺寸很小，可安裝旋轉式萬向節，可在倉上隨意選擇安裝位置。萬向節旋轉示意圖如圖1所示。安裝應回避出入料口，注意密封。如果法蘭安裝密封不好，上料和下料時的粉塵會從儀表周圍擴散，時間長了會出現堵住天線口的問題。
我司生產的JK系列26GHz型雷達物位計，它特別適合強粉塵、易結晶、結露場合，其波束角小，能量集中，抗干擾能力強，具有極高的測量準確度和可靠性。它天線尺寸小，便于安裝和加裝防塵罩等天線防護設施; 測量盲區更小，對小罐測量也能取得良好的效果; 波長更短，對小顆粒物質的料位測量更加適合。它采用先進的微處理器和獨特的ECHODISCOVERY回波處理技術，可以應用于各種復雜工況。采用脈沖工作方式，發射功率極低，適用于各種金屬、非金屬容器，對人體和環境均無傷害。全鋁外殼質量輕，硅橡膠密封可以全部浸泡于液體中。有兩線、四線接線方式可選擇，萬向節設計使測量應對自如。全中文菜單使調整輕松簡單。
