變頻器用于控制電動機速度的方法
發布時間：2020-09-19 18:52:16
1、V/F控制
在電動機中，電動機定子中感應的電壓與頻率和氣隙磁通量成正比。如果我們降低頻率保持電壓恒定，則氣隙通量會增加。因此要改變速度，我們必須保持V/F比不變。V/F控制技術具有低啟動電流和寬范圍速度等優點。
2、開環V/F控制
為了實現動態速度響應，開環V/F控制在工業中得到應用。在該方法中，定子電壓和頻率同時變化。氣隙通量保持不變，V/F比保持不變。
3、閉環V/F控制
在閉環V/F控制中，應用轉速傳感器，測量反饋電動機實際轉速，經過與設定轉速比較，從而控制電壓與頻率比值得變化，保持V/F比恒定。
4、PID控制器能夠方便快捷地實現閉環功能

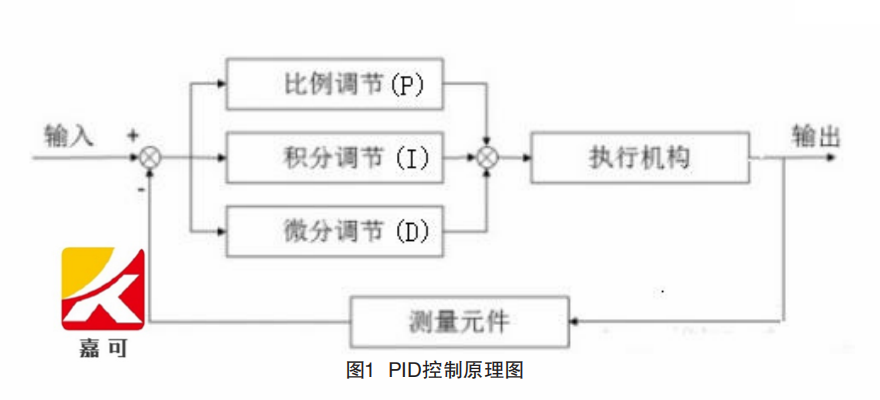

PID控制原理：PID(proportion integration differentiation)其實就是指比例、積分、微分控制，其控制原理圖如圖1所示。
要維持輸出控制信號穩定，必須使實際的運行信號與預期的設定值進行比較判斷，形成閉環系統，才能實現PID調節控制。管路上安裝的壓力變送器，采樣管網系統壓力瞬時變化，作為反饋信號，構成閉環控制系統。如果恒壓控制是非線性、大慣性的系統，適宜采用模糊控制和PID相結合的方法，在壓力波動較大時使用模糊控制，以加快響應速度；在壓力范圍較小時采用PID來保持靜態精度。模糊控制可以通過PLC配合智能儀表實現，簡單方便，經濟實用。
